MEMBUAT 10 JARINGAN VLAN



MEMBUAT 10 JARINGAN VLAN

1. Konfigurasi VLAN di switch.

Disini kita akan membuat 10 VLAN

Masuk kedalam konfigurasi vlan dengan command

vlan [vlan yang akan dikonfigurasi]

Lalu berikan nama dengan command

name [nama vlan]

*lanjutkan hingga vlan 100

fungsi command ex adalah untuk keluar dari konfigurasi vlan.

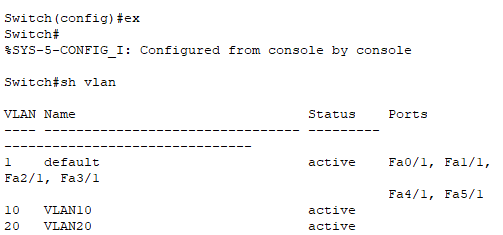

Lihat apakah vlan telah aktif dengan command. Jangan lupa exit dari configuration terminal.

sh vlan

Setelah itu masuk lagi ke configuration terminal dengan command

conf t

Masuk ke interface Fa1/1 lalu ketikkan command seperti dibawah.

• int fa1/1 = masuk kedalam interface fastethernet 1/1
• switchport mode access = untuk merubah ke mode akses
• switchport access vlan 10 = untuk memberitahu bahwa fa1/1 akan mengakses vlan 10

Lakukan juga di interface Fa2/1 yang akan mengakses vlan 20.

Ohiya, jangan lupa setiap ingin berpindah interface harus keluar dulu dari interface yang sebelumnya ya dengan command “ ex atau exit “.

Nah sekarang tinggal mengurus Interface yang akan terhubung dengan router yaitu Fa0/1. Kalau tadi menggunakan mode akses, maka di interface Fa0/1 ini akan menggunakan mode Trunk.

2. Konfigurasi di Router.

Selanjutnya kita akan melakukan konfigurasi di Router. Buka router lalu ke tab CLI , lalu ikuti seperti dibawah. Kita akan masuk ke interface Fa0/0 karena dia yang terhubung ke switch tadi.

• no sh merupakan singkatan dari no shutdown

Pertama-tama kita melakukan konfigurasi untuk vlan 10 sesuai dengan topologi yang telah kita buat yaitu diberikan ip 192.168.20.10 . Ikuti command dibawah ini.

• int fa0/0.10 = perintah untuk memasuki interface vlan 10
• encapsulation dot1Q [vlan]= perintah untuk enkapsulasi. IEEE 802.1Q (kadang-kadang disebut sebagai 1Q atau DOT1Q).
• ip address [address] [netmask] = perintah untuk memberikan ip

Lalu selanjutnya mengkonfigurasi untuk vlan 20 sesuai dengan topologi yang telah kita buat yaitu diberikan ip 192.168.20.10  . Menggunakan command seperti tadi.

3. Pemberian IP di Komputer.

Pc2 Sesuai topologi akan terhubung ke VLAN 10 yang berarti akan menggunakan default gateway 192.168.20.1 dengan Subnet mask 255.255.255.0

Pc3 Sesuai topologi akan terhubung ke VLAN 20 akan menggunakan kelas A yaitu default gateway 10.10.20.1 dengan Subnet mask 255.0.0.0

*lanjutkan hingga VLAN seterusnya
