IoT pada Cisco Packet Tracer
IOT PADA CISCO PACKET TRACER
Perangkat yang digunakan :
- Home Gateway
- Smartphone
- Window
- Light
- Fan
- Appliance

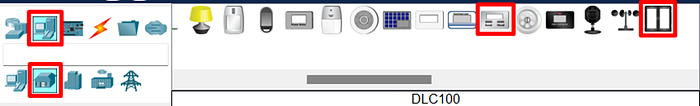

Mempersiapkan perangkat
- Pilih Home Gateway untuk menyebarkan IP address pada perangkat IoT secara DHCP

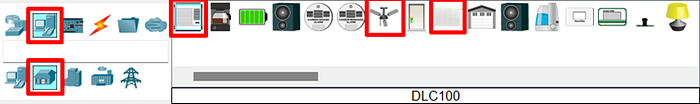

- Pilih perangkat yang ada pada Guest Room

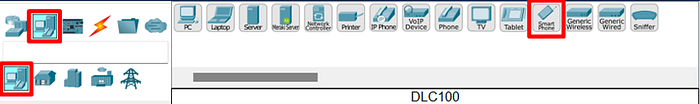

- Gunakan Smartphone untuk melakukan pengendalian jarak jauh

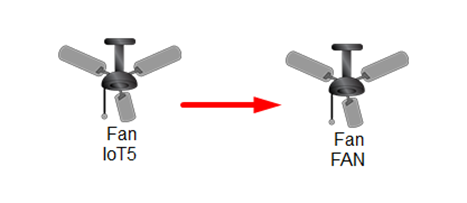

- Setiap perangkat diberi nama sesuai dengan nama perangkatnya
Konfigurasi
- Konfigurasi Home Gateway

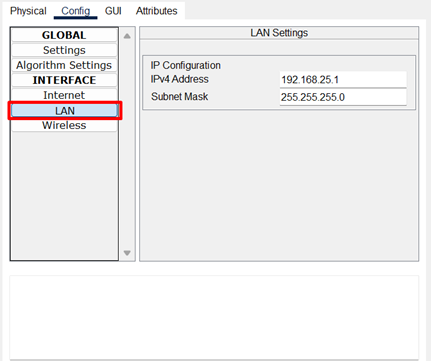

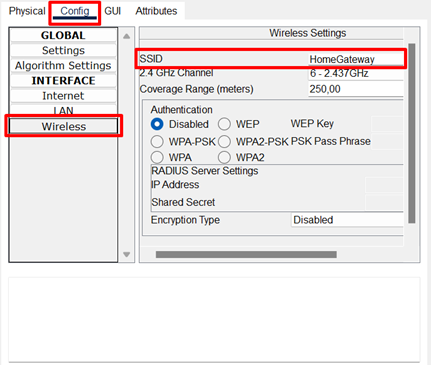

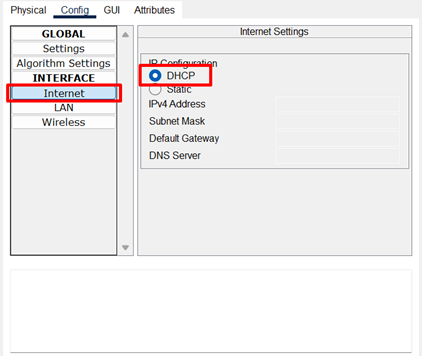

Perangkat Home Gateway digunakan untuk menyebarkan IP address lokal pada perangkat IoT. IP address lokal dapat kita atur pada bagian “LAN” dimana pembagian IP address lokal dilakukan secara DHCP pada bagian “Internet”. Tidak lupa dengan memberikan SSID karena SSID akan digunakan untuk perangkat IoT dan controller untuk terhubung dengan Home Gateway.
- Konfigurasi perangkat IoT

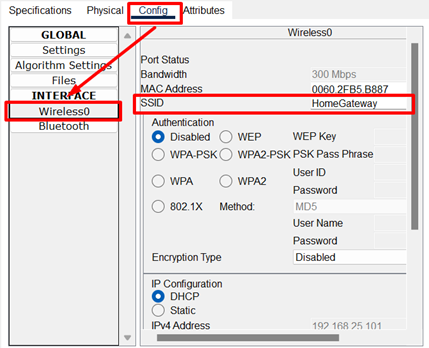

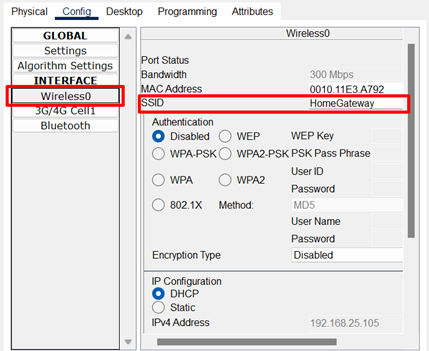

Pada setiap perangkat IoT yang digunakan, SSID pada “Wireless0” harus sesuai dengan SSID yang ada pada Home Gateway agar dapat terhubung.
Penulisan SSID sangat sensitif sehingga perlu diperhatikan besar dan kecilnya.

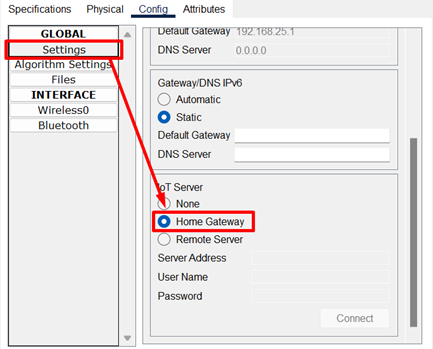

Jangan lupa untuk mengatur IoT server pada Home Gateway yang ada pada bagian “Settings” karena server yang digunakan adalah server miliki Home Gateway dengan IP address server 192.168.25.1.
- Konfigurasi pada controller

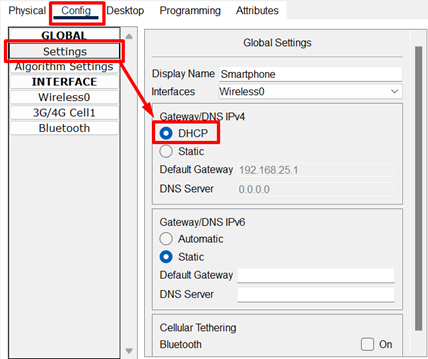

Perangkat IoT perlu menggunakan controller agar dapat melakukan pengendalian jarak jauh melalui internet yang ada di rumah. Untuk terhubung dengan gateway kita perlu untuk memberikan SSID pada “Wireless0” yang sesuai dengan SSID yang dimiliki oleh Home Gateway. Jangan lupa pengaturan “Gateway/DNS IPv4” pada bagian “Settings” diatur secara DHCP.
Ototmatisasi

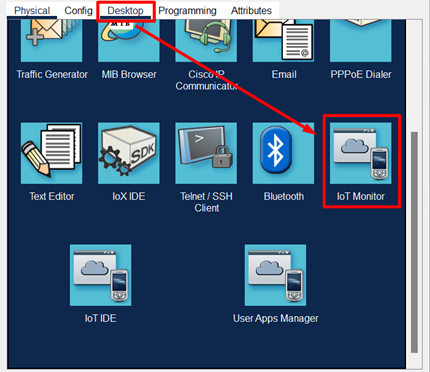

- Buka IoT Monitor

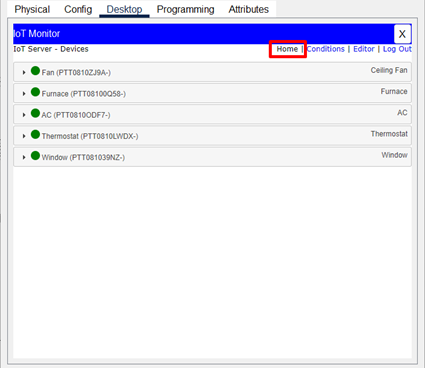

Setelah membuka IoT Monitor maka akan muncul beberapa perangkat yang sudah tersambung dengan Home Gateway.
